Description

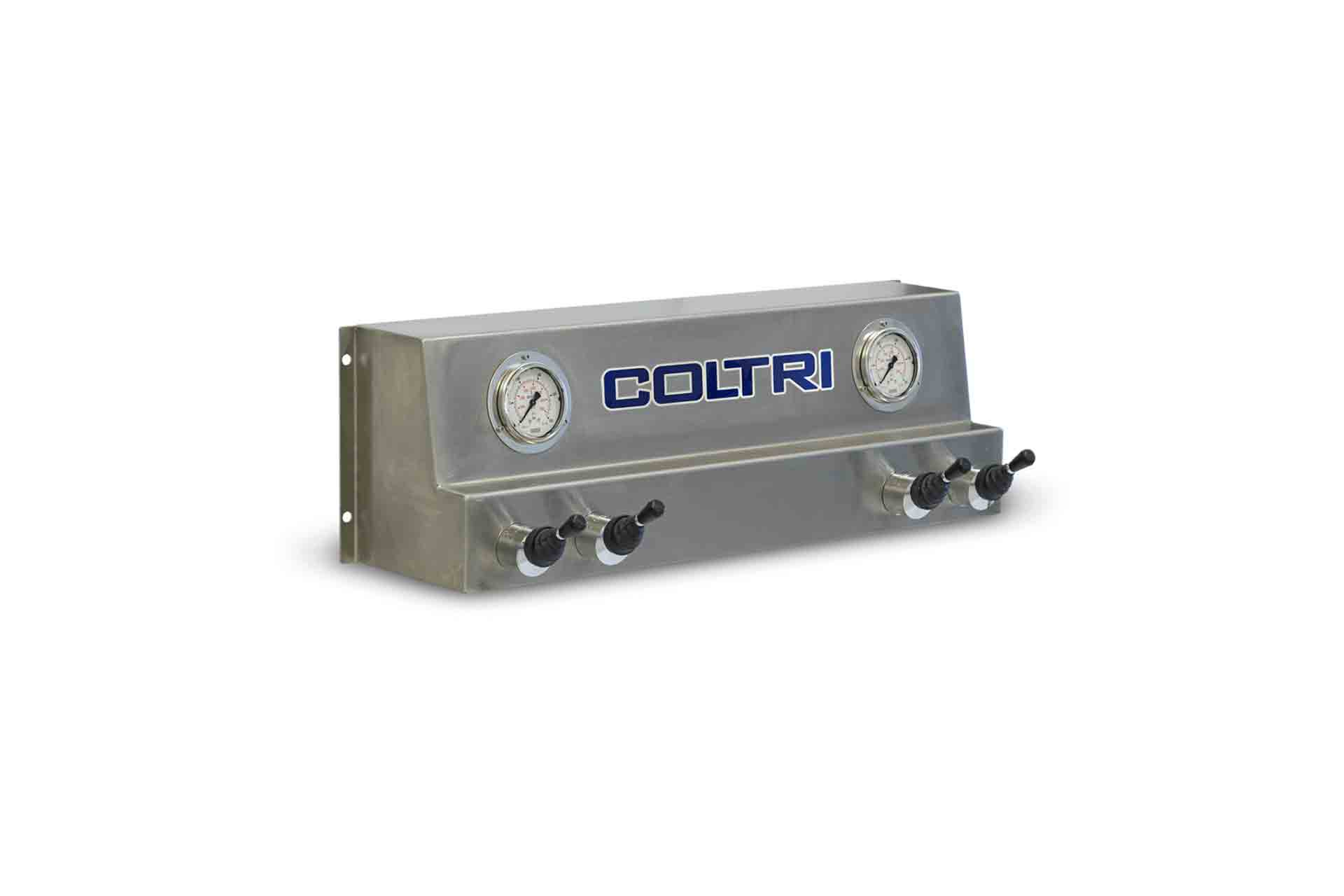

Rampe de gonflage avec robinets à levier à double pression
Référence : SC000331N
Ce dispositif de rampe facilite le gonflage des blocs de plongée ainsi que des blocs ARI utilisés par les services de sécurité incendie.
Informations sur le produit
Rampe de gonflage avec robinets à levier à double pression parmi un choix de :
- DIN 232 bar + DIN 300 bar
- INT/YOKE 232 bar + DIN 300 bar
La rampe de gonflage comprend le “panneau de priorité” :
Panneau de priorité
Le panneau de priorité représente une solution optimale pour une gestion aisée et efficace du stockage.
Il assure une gestion automatique du flux d’air au sein de la station de remplissage, régulant ainsi le débit entre le compresseur, le stockage et les bouteilles.
L’utilisateur n’a qu’à connecter les bouteilles vides au panneau de remplissage et ouvrir les vannes pour que le processus se déroule sans complication.
Fonctionnement
- L’air comprimé du système de stockage est transféré dans le cylindre.
- Si la chute de pression dans le stockage dépasse le delta P défini dans le pressostat, le compresseur se met en marche.
- Le transfert dure jusqu’à ce que la pression soit égale à la pression entre la bouteille d’air comprimé et le système de stockage.
- Lorsque l’équilibre de pression est atteint, le compresseur remplit la bouteille d’air comprimé
jusqu’à ce que la pression de remplissage de la bouteille soit atteinte. - Lorsque la bouteille est remplie, une nouvelle commutation s’effectue via une vanne d’arrêt et le compresseur remplit le système de stockage jusqu’à
ce qu’il s’arrête automatiquement lorsque la pression de remplissage maximale est atteinte.
Cette procédure se déroule sans intervention manuelle.
Inclus dans le produit :
- 1 châssis mécano soudé en acier avec peinture poudrée époxy
- 1 détendeur réglable et verrouillable pour régler la pression des 2 sorties
- 1 manomètre de lecture de pression d’entrée ( 300 bars par exemple)
- 1 manomètre de lecture de pression sortie détendeur ( pour lire la pression régulée à 230 bars par exemple)
- 4 flexibles 1.2 mètres
- 4 robinets à fermeture et à purge individuelles, en étrier, ou en DIN 200, ou en DIN 300, ou encore en 26 x 200 Nitrox…
