Rampe de gonflage à double pression

Rampe de gonflage à double pression

Informations sur le produit

Rampe de gonflage à double pression avec raccords de bouteilles au choix :

  • DRV DIN 232 bar + DRV DIN 300 bar
  • DRV INT/YOKE 232 bar + DRV DIN 300 bar

Inclus dans le produit :

  • 1 chassis en inox 304L soudé
  • 1 détendeur réglable et verrouillable pour régler la pression des 2 sorties de droite.
  • 1 soupape de sécurité pour protéger les 2 sorties de droite en cas de déréglage ou défaillance du détendeur.
  • 1 manomètre de lecture de pression d’entrée ( 300 bars par exemple)
  • 1 manomètre de lecture de pression sortie détendeur ( pour lire la pression régulée à 230 bars par exemple)
  • 4 flexibles 1.2 mètres
  • 4 robinets à fermeture et à purge individuelles, en étrier, ou en DIN 200, ou en DIN 300, ou encore en 26 x 200 Nitrox…
  • Raccordement entrée: raccord type Coltri ( autre raccords possibles au choix: 6S, 8S, 1/4″ femelle …)
UGS : SC000329 Catégories : ,

Description

Rampe de gonflage à double pression

Référence : SC000329

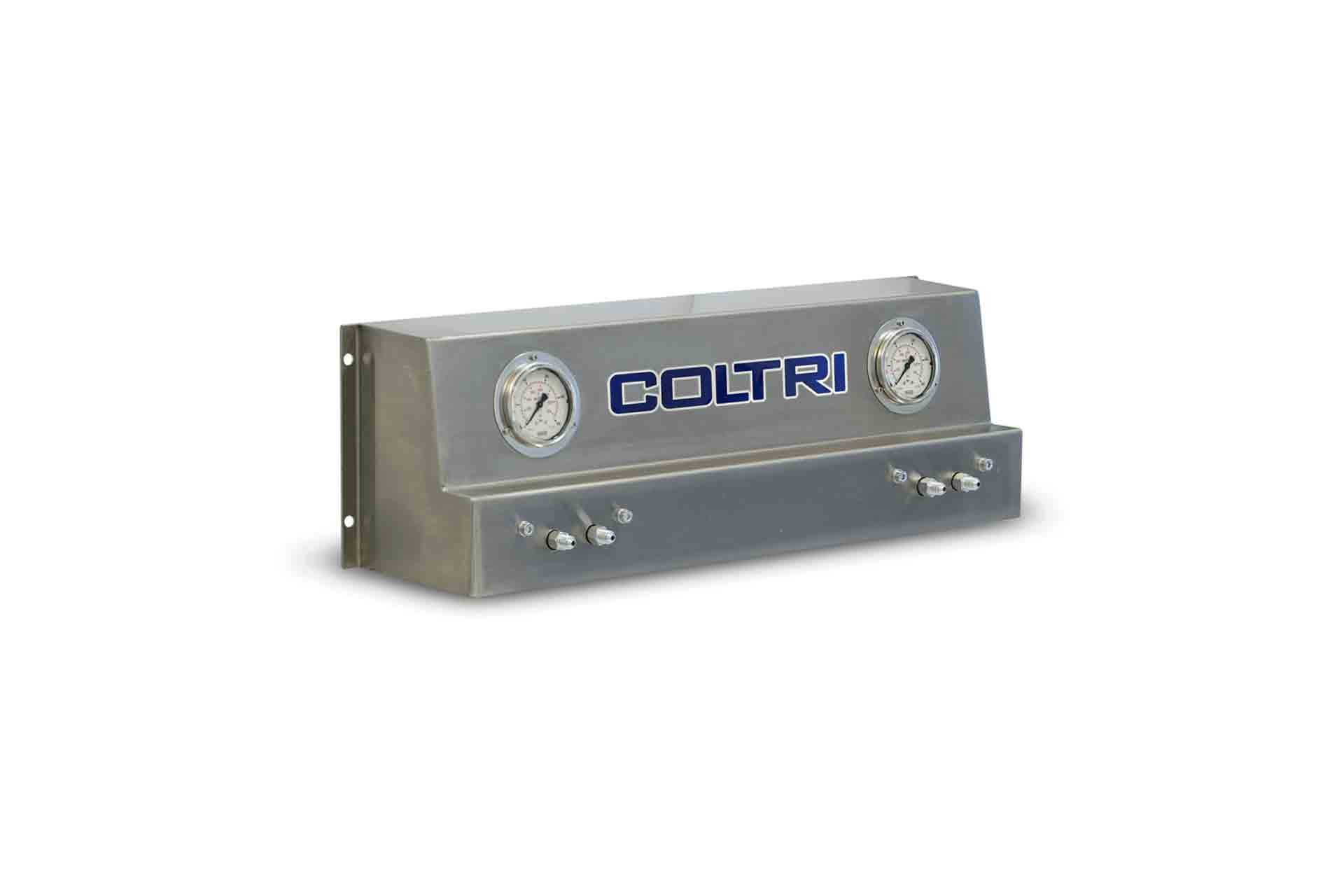

Le tableau en inox comprend un manomètre de pression à bain de glycérine pour stabiliser l’aiguille, ainsi que 4 sorties indépendantes.
Les sorties de gauche fournissent la pression du réseau. Pouvant venir directement du compresseur, des tampons ou d’un détendeur en amont de la rampe.
Les sorties de droite sont équipées d’un détendeur avec soupape de sécurité. Permettant un réglage de la pression entre 140 et 300 bars.
Ce dispositif de rampe facilite le gonflage des blocs de plongée ainsi que des blocs ARI utilisés par les services de sécurité incendie.

Informations sur le produit

Rampe de gonflage à double pression avec raccords de bouteilles au choix :

  • DRV DIN 232 bar + DRV DIN 300 bar
  • DRV INT/YOKE 232 bar + DRV DIN 300 bar

Le panneau de téléalimentation à double pression est composé du « panneau de priorité » :

Panneau de priorité

Le panneau de priorité représente une solution optimale pour une gestion aisée et efficace du stockage.
Il assure une gestion automatique du flux d’air au sein de la station de remplissage, régulant ainsi le débit entre le compresseur, le stockage et les bouteilles.
L’utilisateur n’a qu’à connecter les bouteilles vides au panneau de remplissage et ouvrir les vannes pour que le processus se déroule sans complication.

Fonctionnement

  • L’air comprimé du système de stockage est transféré dans le cylindre.
  • Si la chute de pression dans le stockage dépasse le delta P défini dans le pressostat, le compresseur se met en marche.
  • Le transfert dure jusqu’à ce que la pression soit égale à la pression entre la bouteille d’air comprimé et le système de stockage.
  • Lorsque l’équilibre de pression est atteint, le compresseur remplit la bouteille d’air comprimé
    jusqu’à ce que la pression de remplissage de la bouteille soit atteinte.
  • Lorsque la bouteille est remplie, une nouvelle commutation s’effectue via une vanne d’arrêt et le compresseur remplit le système de stockage jusqu’à
    ce qu’il s’arrête automatiquement lorsque la pression de remplissage maximale est atteinte.

Cette procédure se déroule sans intervention manuelle.

Inclus dans le produit :

  • 1 chassis en inox 304L soudé
  • 1 détendeur réglable et verrouillable pour régler la pression des 2 sorties de droite.
  • 1 soupape de sécurité pour protéger les 2 sorties de droite en cas de déréglage ou défaillance du détendeur.
  • 1 manomètre de lecture de pression d’entrée ( 300 bars par exemple)
  • 1 manomètre de lecture de pression sortie détendeur ( pour lire la pression régulée à 230 bars par exemple)
  • 4 flexibles 1.2 mètres
  • 4 robinets à fermeture et à purge individuelles, en étrier, ou en DIN 200, ou en DIN 300, ou encore en 26 x 200 Nitrox…
  • Raccordement entrée: raccord type Coltri ( autre raccords possibles au choix: 6S, 8S, 1/4″ femelle …)
