Description

Référence : 3607034/PP/BAC

Informations sur le produit

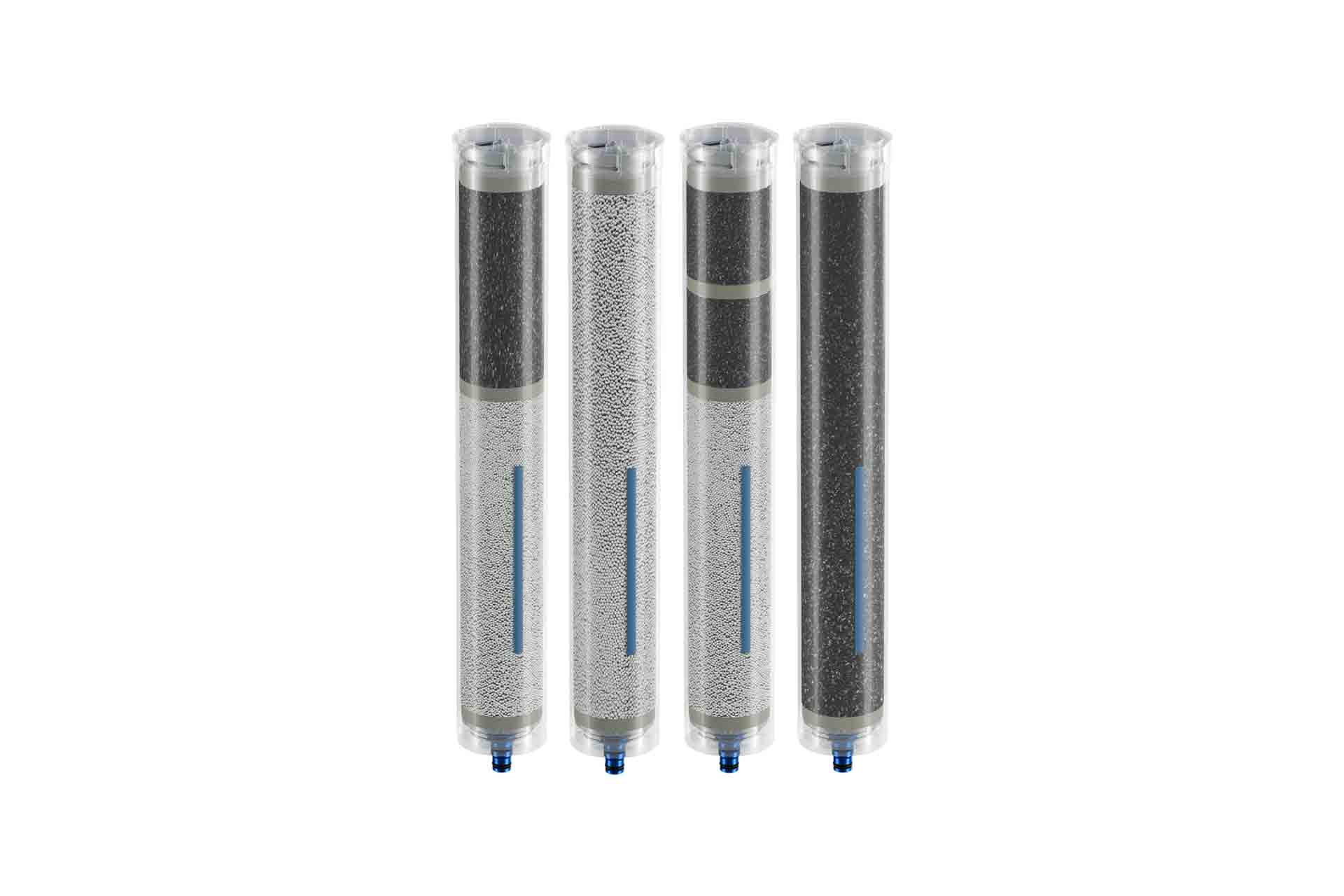

Cartouche de remplacement pour le système de filtration HYPERFILTER.
Plusieurs modèles de cartouches sont disponibles en fonction de l’utilisation du compresseur.
Compatible MCH30, MCH36, MCH13-16-18 Super Silent Mark I, MCH13-16-18 Super Silent Mark II, MCH13-16-18 Compact Mark I,
MCH13-16-18 Compact Mark II, MCH13-16-SH MINI TECH ou TECH.

Caractéristiques techniques

Compresseur électrique air respirable : modèle CA/TM (Charbon Actif / Tamis moléculaire)
Compresseur essence air respirable : modèle CA/TM/CO (Charbon Actif / Tamis moléculaire / Fixateur Monoxyde de Carbone)
Compresseur air respirable avec ambiance chargée en CO: modèle CA/TM/CO (Charbon Actif / Tamis moléculaire / Fixateur Monoxyde de Carbone)
Compresseur Hélium, argon, azote : modèle CA (Charbon Actif)
Compresseur industrie air sec : modèle TM (Tamis Moléculaire)

Autonomie :

L’autonomie est variable suivant la température en entrée de la cartouche et suivant le débit du compresseur sur lequel est installé la cartouche.

Attention, les autonomies annoncées dans les plaquettes commerciales des compresseurs sont souvent surestimées,
basées sur une température en entrée de filtre de 20°C qui ne correspond pas à la réalité. La température réelle en entrée de filtre ou de séparateur
n’est pas prise en compte, créant ainsi une confusion avec la température du local (ou d’aspiration).

La température en entrée de cartouche diffère de celle en entrée du compresseur. En général, il est recommandé d’ajouter au moins 10 à 20°C entre la température d’entrée
de l’air du compresseur et celle en entrée de filtre. Dans un local bien ventilé, le delta de température sera d’environ 10°C, tandis que dans un local mal ventilé
(avec une élévation de température de plus de 10°C après 30 minutes de fonctionnement), le delta sera d’environ 20°C.

1 – MCH 13 Mark I

T°C ambiante -5°C – T°C séparateur final/cartouche 15°C : 265 heures de fonctionnement
T°C ambiante 0°C – T°C séparateur final/cartouche 20°C : 166 heures de fonctionnement
T°C ambiante 10°C – T°C séparateur final/cartouche 30°C : 90 heures de fonctionnement
T°C ambiante 20°C – T°C séparateur final/cartouche 40°C : 60 heures de fonctionnement
T°C ambiante 30°C – T°C séparateur final/cartouche 50°C : 38 heures de fonctionnement
T°C ambiante 40°C – T°C séparateur final/cartouche 60°C : 23 heures de fonctionnement

2 – MCH 16 Mark I

-5°C – 15°C : 216 heures de fonctionnement
0°C – 20°C : 136 heures de fonctionnement
10°C – 30°C : 74 heures de fonctionnement
20°C – 40°C : 49 heures de fonctionnement
30°C – 50°C : 31 heures de fonctionnement
40°C – 60°C : 19 heures de fonctionnement

3 – MCH 18 Mark I

-5°C – 15°C : 194 heures de fonctionnement
0°C – 20°C : 122 heures de fonctionnement
10°C – 30°C : 66 heures de fonctionnement
20°C – 40°C : 44 heures de fonctionnement
30°C – 50°C : 28 heures de fonctionnement
40°C – 60°C : 17 heures de fonctionnement

4 – MCH 13 Mark II

-5°C – 15°C : 662 heures de fonctionnement
0°C – 20°C : 416 heures de fonctionnement
10°C – 30°C : 225 heures de fonctionnement
20°C – 40°C : 150 heures de fonctionnement
30°C – 50°C : 96 heures de fonctionnement
40°C – 60°C : 57 heures de fonctionnement

5 – MCH 16 Mark II

-5°C – 15°C : 534 heures de fonctionnement
0°C – 20°C : 335 heures de fonctionnement
10°C – 30°C : 182 heures de fonctionnement
20°C – 40°C : 121 heures de fonctionnement
30°C – 50°C : 77 heures de fonctionnement
40°C – 60°C : 46 heures de fonctionnement

6 – MCH 18 Mark II

-5°C – 15°C : 476 heures de fonctionnement
0°C – 20°C : 299 heures de fonctionnement
10°C – 30°C : 162 heures de fonctionnement
20°C – 40°C : 108 heures de fonctionnement
30°C – 50°C : 69 heures de fonctionnement
40°C – 60°C : 41 heures de fonctionnement

7 – MCH 30

-5°C – 15°C : 287 heures de fonctionnement
0°C – 20°C : 180 heures de fonctionnement
10°C – 30°C : 98 heures de fonctionnement
20°C – 40°C : 65 heures de fonctionnement
30°C – 50°C : 42 heures de fonctionnement
40°C – 60°C : 25 heures de fonctionnement

8 – MCH 36

-5°C – 15°C : 238 heures de fonctionnement
0°C – 20°C : 150 heures de fonctionnement
10°C – 30°C : 81 heures de fonctionnement
20°C – 40°C : 54 heures de fonctionnement
30°C – 50°C : 35 heures de fonctionnement
40°C – 60°C : 21 heures de fonctionnement

La fréquence de remplacement de la cartouche HYPERFILTRE dépend des caractéristiques environnementales de l’endroit où se trouve le compresseur.
Il est essentiel de remplacer la cartouche filtrante avant que l’air ne devienne malodorant.

La ventilation du local compresseur est un des critères les plus importants pour une bonne qualité d’air.
Moins le local sera ventilé, plus la température du séparateur final sera importante, plus la fréquence de remplacement de la cartouche sera élevée.

Recharge :

Les cartouches 36-07-034 /PP en polypropylène sont reconditionnables jusqu’à 10 fois

Mise en garde :

L’utilisation d’une cartouche de filtration saturée peut causer des problèmes sérieux au compresseur, tels que des explosions de cartouches ou le serrage du piston du dernier étage.
De plus, cela peut conduire à un air non conforme à la norme air respirable EN12021, notamment en cas de mauvais choix de cartouche.
